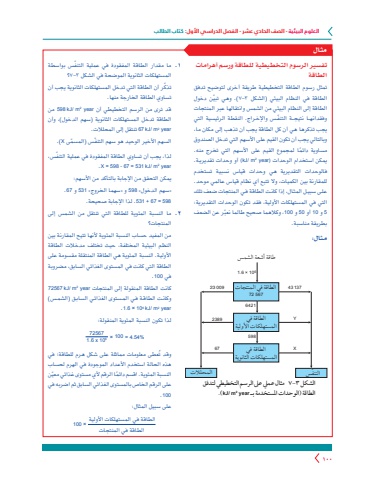

العلوم البيئية - الصف الحادي عشر - الفصل الدراسي األول: كتاب الطالب 100تفسير الرسوم التخطيطية للطاقة ورسم أهرامات الطاقةتمثل رسوم الطاقة التخطيطية طريقة أخرى لتوضيح تدفق الطاقة في النظام البيئي )الشكل 3-٧ .) ّ وهي تبين دخول الطاقة إلى النظام البيئي من الشمس وانتقالها عبر المنتجات ّ وفقدانهــا نتيجــة التنفـس واإلخـراج. النقطة الرئيسية التي يجب تذكرها هي أن كل الطاقة يجب أن تذهب إلى مكان ما، وبالتالي يجب أن تكون القيم على األسهم التي تدخل الصندوق ً مساوية دائما لمجموع القيم على األسهم التي تخرج منه. يمكن استخدام الوحدات )year m2/ kJ )أو وحدات تقديريـة. فالوحدات التقديرية هي وحدات قياس نسبية تستخدم للمقارنة بين الكميات، وال تتبع أي نظام قياس عالمي موحد. علـى سبيـل المثـال، إذا كانـت الطاقة فـي المنتجات ضعف تلك التي في المستهلكات األولية، فقد تكون الوحدات التقديرية: ّر عن الضعف 5 و 10 أو 50 و 100 ،وكالهما صحيح طالما نعببطريقة مناسبة.مثال: طاقة أشعة الشمس 72 5671.6 × 10623 0092389642143137Y67 X598الطاقة في المستهلكات األوليةالطاقة في المستهلكات الثانوية ّ التنفس المحلالتالطاقة في المنتجاتالشكل 3-٧ مثال عميل عىل الرسم التخطيطي لتدفق .)kJ/ m2الطاقة )الوحدات املستخدمة بـ year 1 ّ .ما مقدار الطاقة المفقودة في عملية التنفس بواسطة المستهلكات الثانوية الموضحة في الشكل 3-٧؟ّ تذكر أن الطاقة التي تدخل المستهلكات الثانوية يجب أن تساوي الطاقة الخارجة منها.قد ترى من الرسم التخطيطي أن year m2/ kJ 598 من الطاقة تدخل المستهلكات الثانوية )سهم الدخول(، وأن .المحلالت إلى تنتقل 67 kJ/ m2 yearّ السهم األخير الوحيد هو سهم التنف ّ س )المسمى X.)ّ لذا، يجب أن تساوي الطاقة المفقودة في عملية التنفس، .X = 598 - 67 = 531 kJ/ m2 yearيمكن التحقق من اإلجابة بالتأكد من األسهم:»سهم الدخول« 598 و »سهما الخروج« 531 و 67.598 = 67 + 531 .لذا اإلجابة صحيحة.2 .ما النسبة المئوية للطاقة التي تنتقل من الشمس إلى المنتجات؟من المفيد حساب النسبة المئوية ألنها تتيح المقارنة بين النظم البيئية المختلفة، حيث تختلف مدخالت الطاقة األولية. النسبة المئوية هي الطاقة المنتقلة مقسومة على الطاقة التي كانت في المستوى الغذائي السابق، مضروبة في 100 .كانت الطاقة المنقولة إلى المنتجات year m2/ kJ 72567وكانـت الطاقـة فـي المـستوى الغذائـي السابـق )الشمـس( .1.6 × 106 kJ/ m2 yearلذا تكون النسبة المئوية المنقولة:72567 × 100 = 4.54% 1.6 x 106وقد تُعطى معلومات مماثلة على شكل هرم للطاقة؛ في هذه الحالة استخدم األعداد الموجودة في الهرم لحساب ً النسبة المئوية. اقسم دائم ّ ا الرقم ألي مستوى غذائي معين على الرقم الخاص بالمستوى الغذائي السابق ثم اضربه في .100على سبيل المثال: 100 ×الطاقة في المستهلكات األولية الطاقة في المنتجاتمثال
